VISI ReverseEngineeringSystem

リバースエンジニアリング機能

機能概要

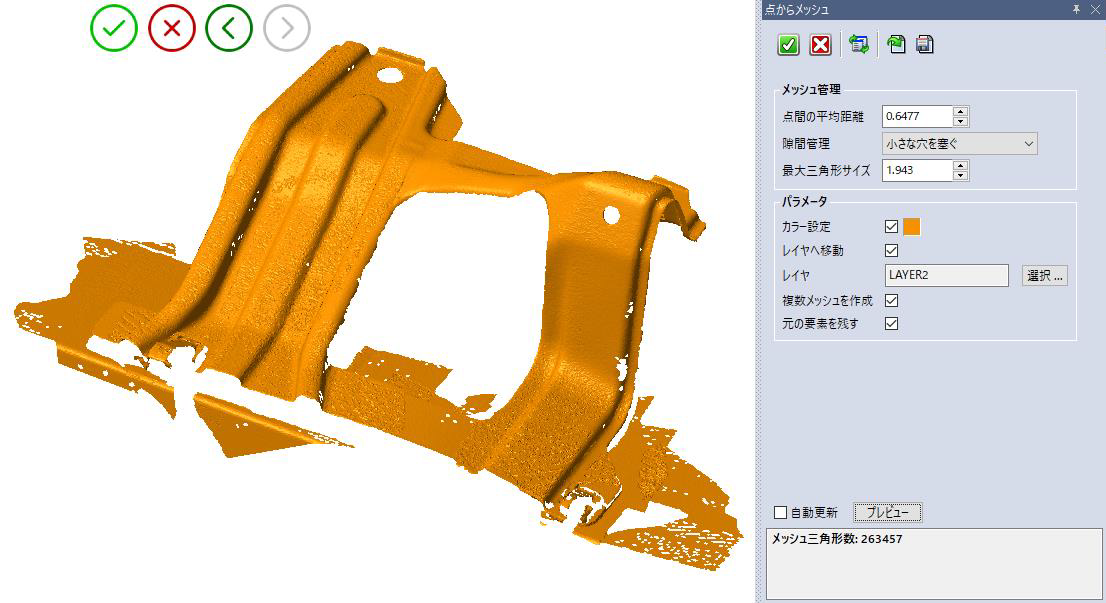

・点からメッシュへ

選択した点群から開始することでメッシュを作成することができます。
点群を選択すると、システムはメッシュの生成のための最適なパラメータを自動的に計算して提案しますが、希望する結果を得るために設定を変えることも可能です。
メッシュで作成された三角形の数も表示されます。

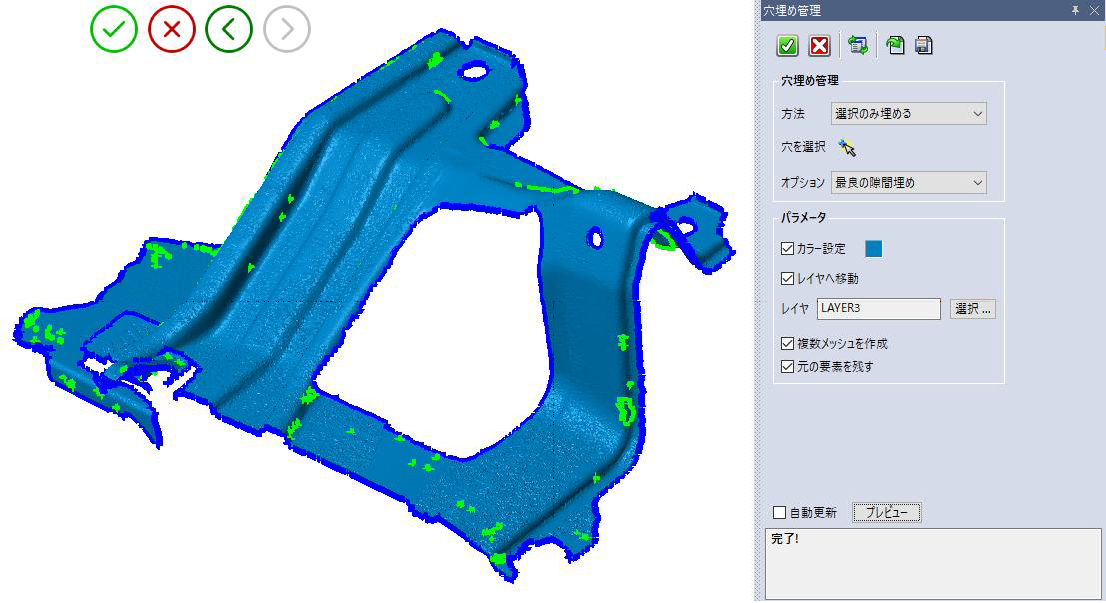

・メッシュの穴埋め

選択されたメッシュ上に検出された隙間(穴)を埋めることができます。
充填するギャップを選択し、連続したメッシュを作成するためにさまざまな方法を使用して補完が可能です。

・メッシュの精製

メッシュの曲率領域をより良く描画するために、偏差エラーや新しい頂点を追加することによる三角形の最大数などのパラメータを設定することで、メッシュを編集して滑らかにすることができます。
より良い品質の精製を得るために、元の点群を参照として選択することも可能です。

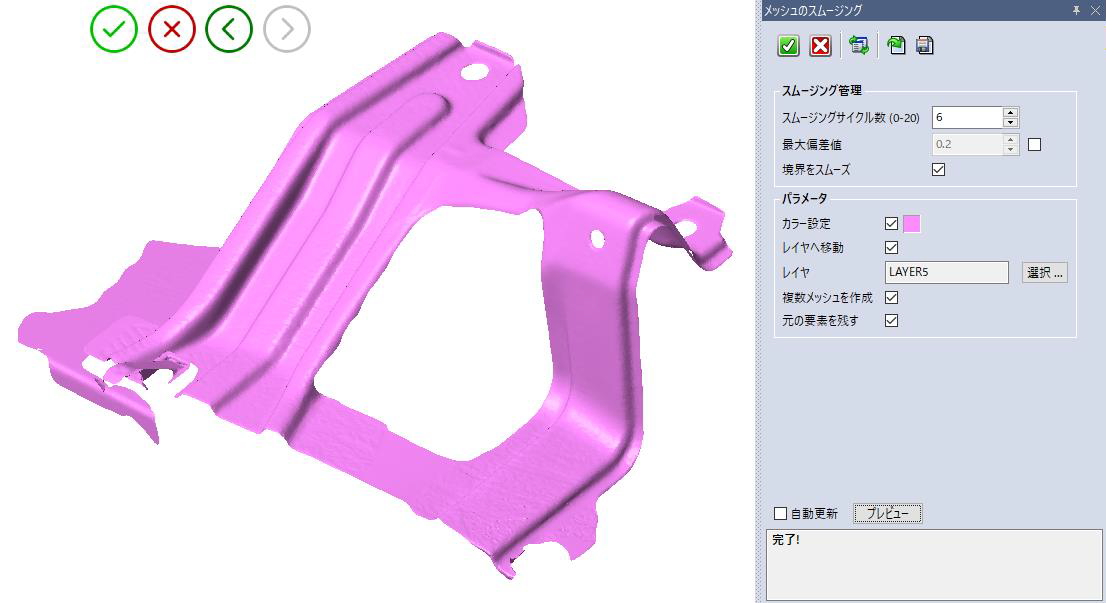

・メッシュのスムージング

パラメータを定義することにより、選択したメッシュ上の全面をスムージングすることができます。
サーフェイスのうねりが保持したい実際の形状である場合、このオプションは大きい凹凸のみを削除し、低いうねりを維持して形状の詳細を作ります。
